Guide complet du serre-câble de suspension ADSS

Un serrage de suspension ADSS est l'ensemble qui maintient le câble tout-diélectrique autoportant (ADSS) aux poteaux intermédiaires, en portant la charge verticale tandis que le câble pend librement sur la portée. Choisir un jeu de tiges, un boîtier ou un type de structure inadéquats, et la défaillance n'apparaît que des mois plus tard, sous forme de polissage de la gaine, de micro-glissements ou de fibres écrasées. Ce guide explique ce que fait chaque composant, comment dimensionner réellement, où se situent les limites d'angle, et quelles erreurs de terrain raccourcissent la durée de vie. Les sections ci-après suivent l'ordre dans lequel un ingénieur ligne les rencontre.

RaxPower fabrique des quincailleries de ligne sur poteau et de ligne aérienne depuis 2003, et plus de 170 spécialistes traitent aujourd'hui l'ingénierie, le forgeage à chaud et l'exportation pour les acheteurs utilities et télécoms. La production s'effectue dans le cadre d'un système qualité ISO 9001, et des assemblages sur mesure sont disponibles pour les portées ou structures non standards. Aucun tableau de catalogue n'est présenté ici ; l'objectif est de vous donner une compréhension opérationnelle que vous pourrez emporter en réunion de spécification.

Ce qu'est réellement un serrage de suspension ADSS

Un serrage de suspension ADSS, souvent appelé ensemble de suspension, est un support préformé qui reprend le poids du câble sur une structure intermédiaire sans l'agripper comme une terminaison. Le câble n'est pas serré fortement entre des mâchoires. À la place, un nid amorti de tiges hélicoïdales et d'élastomère soutient la gaine, à la manière dont on porterait un tuyau dans une main ouverte. La prise est assez ferme pour empêcher tout mouvement et assez douce pour ne laisser aucune marque.

Le câble tout-diélectrique autoportant (ADSS) ne comporte pas de filin d'acier pour être suspendu. La gaine, les fils de force en aramide et la géométrie même du câble portent toute la charge : poids propre, charge de glace, vent et traction du poseur. C'est pourquoi l'ensemble de suspension est conçu autour de trois principes plutôt que autour de la seule force d'adhérence brute : répartir la charge, protéger la gaine et amortir les vibrations. Parmi tous les raccords pour câble ADSS, le serrage de suspension est celui qui s'installe le plus fréquemment, car chaque poteau intermédiaire d'un tracé en nécessite un. Pour le panorama plus large et comment chaque pièce diffère, voir les principaux types de raccords pour câble ADSS.

À l'intérieur de l'assemblage : tiges, boîtier et inserts

Un ensemble de suspension est construit en couches, et chaque couche a une fonction. Le jeu de tiges intérieur est la couche qui touche le câble. Préformées en fil d'acier aluminé ou en alliage d'aluminium, ces tiges hélicoïdales s'enroulent directement sur la gaine, de sorte que la pression se répartit sur une longueur importante au lieu de se concentrer en des points. Une deuxième couche, de tiges extérieures plus rigides, recouvre la première. Des fabricants comme PLP conçoivent cela comme un jeu de tiges de renforcement structurel placé sous un jeu de tiges extérieures, une double couche qui réduit les contraintes de compression et de flexion sous des charges longitudinales déséquilibrées.

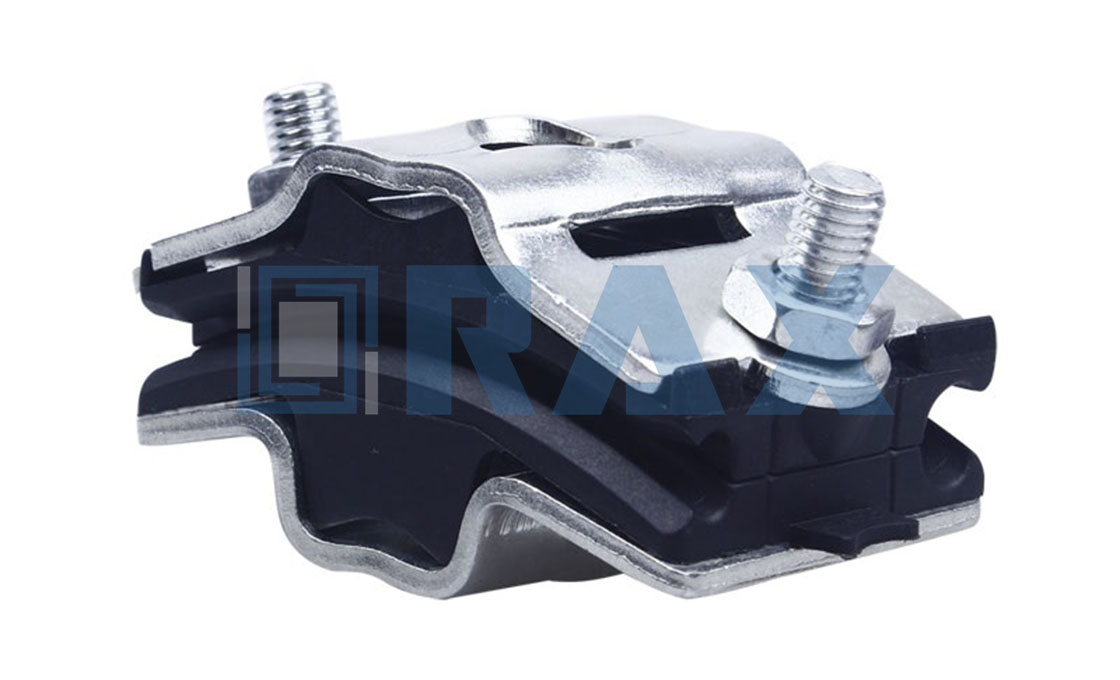

Le boîtier est la partie visible : un coquillage en alliage d'aluminium, généralement en deux demi-coquilles, qui se referme sur le faisceau de tiges et façonne la courbe de suspension du câble. Des inserts élastomères résilients tapissent le boîtier. Ils amortissent l'ensemble de tiges, absorbent les vibrations éoliennes avant qu'elles n'atteignent la fibre de verre, et conservent leur flexibilité à travers les cycles de température, l'exposition UV et des années de compression. Des boulons galvanisés et des rondelles freins assemble les deux demi-coquilles. Depuis le boîtier, un organe d'accroche — un Y à œil, un croc sphérique, un maillon de chaîne ou une élingue à œil — reprend la charge verticale et la transmet au collier de poteau ou à laConsole.

Comment le serrage supporte le câble sur les structures tangentielles

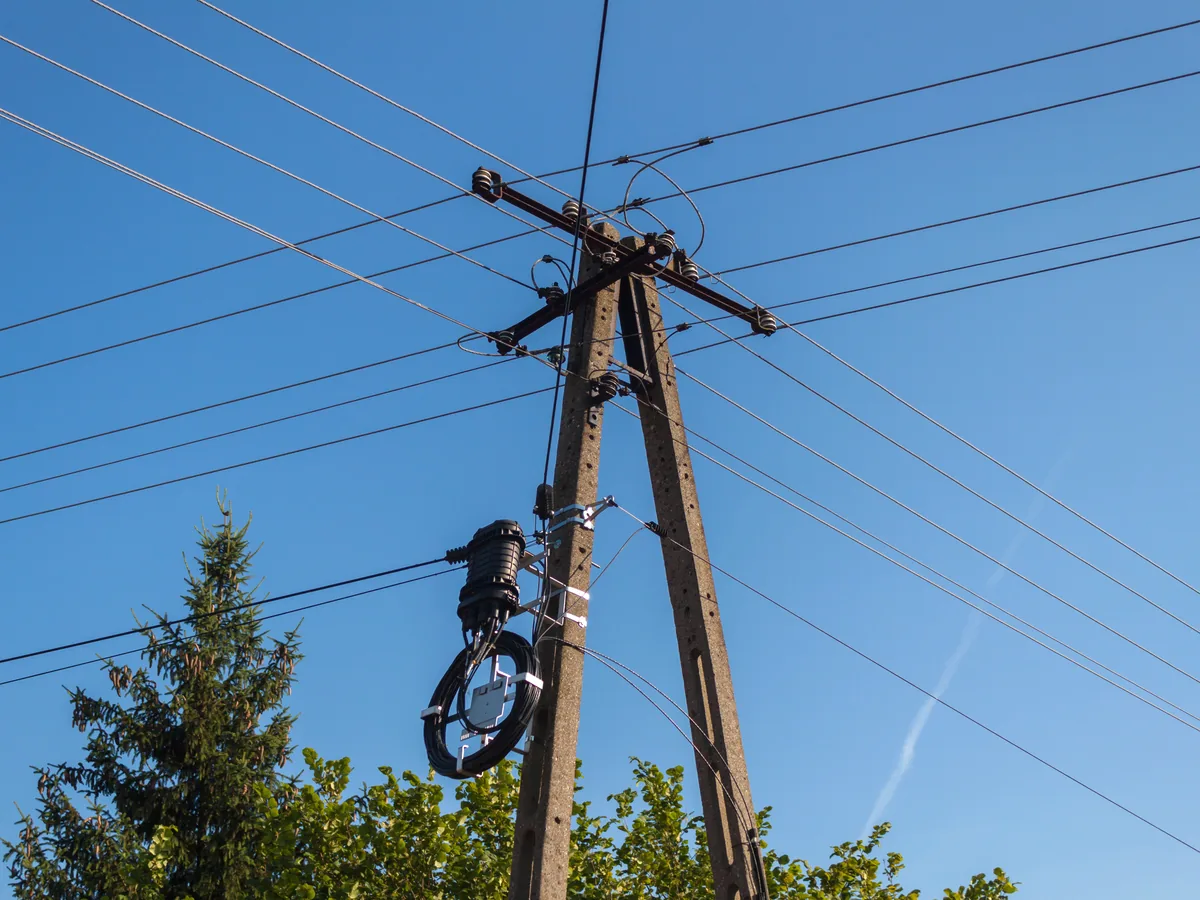

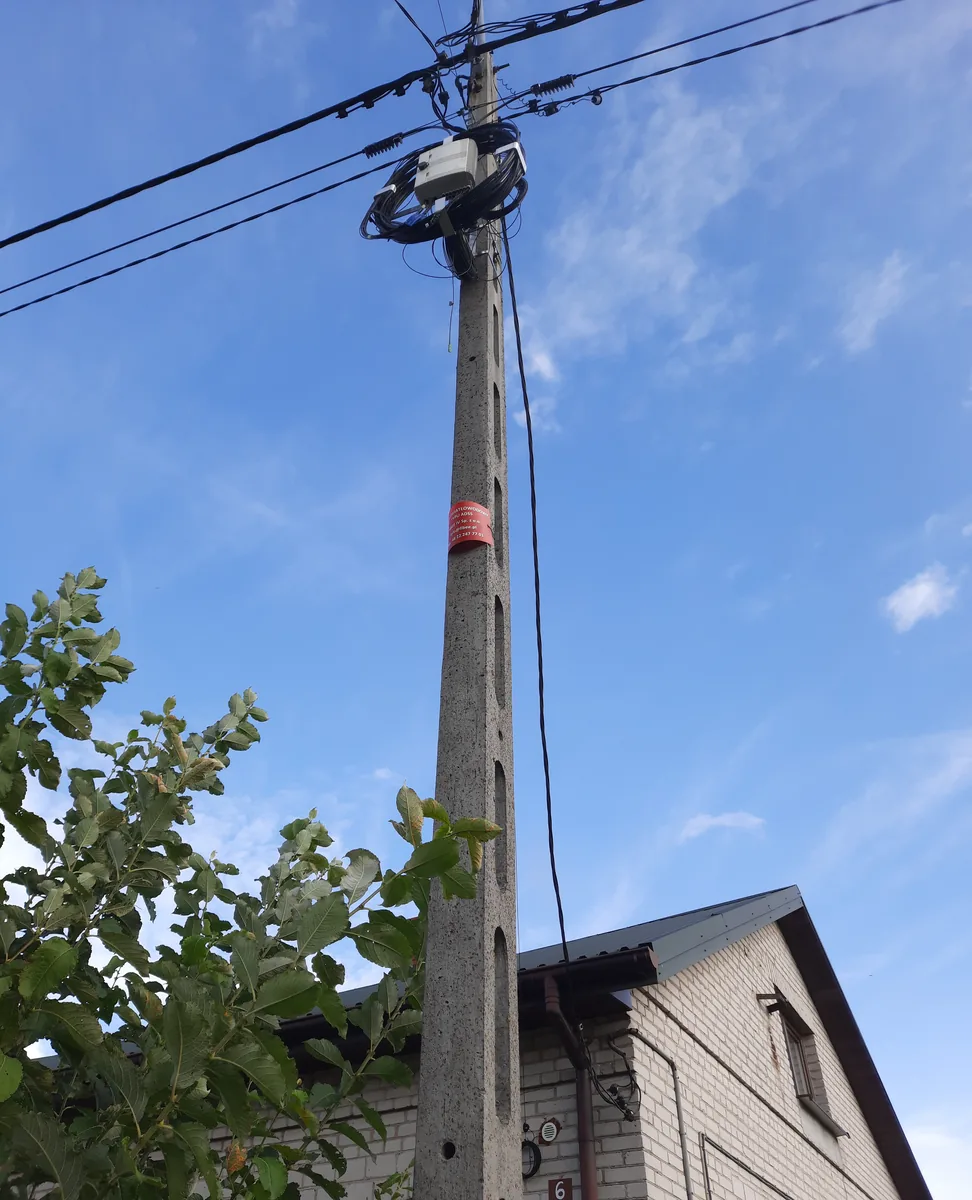

Les structures tangentielles sont les poteaux en ligne droite entre les points d'ancrage, et elles définissent là où les serrages de suspension doivent être installés. Imaginez le câble traversant l'assemblage en une continuité sans interruption. Le nid de tiges serre la gaine radialement tandis que le boîtier reprend la charge verticale : poids mort, manchons de glace et traction descendue du vent. Le boîtier transmet ensuite cette charge à la structure. Rien n'est terminé, rien n'inverse le sens ; le câble repose simplement à une hauteur contrôlée qui préserve la dégagement au sol et la flèche.

L'élastomère rend cet agencement tolérant. Le câble ADSS bouge en continu sous les cycles de température et la pression du vent, et une prise rigide transformerait ce mouvement en abrasion. L'insert permet au câble de légèrement glisser sous charge tandis que les tiges suivent, c'est pourquoi l'assemblage se comporte comme un montage machine plutôt que comme un étau. L'atténuation de la fibre reste stable parce que la courbe conçue du boîtier respecte le rayon de courbure minimum du câble. Cependant, lorsque le tracé change de direction, la charge cesse d'être purement verticale, et c'est là que les cotations d'angle prennent le relais.

Variables de dimensionnement : diamètre extérieur du câble, portée et classe de charge

Trois paramètres de dimensionnement décident si un ensemble de suspension survivra à sa durée de vie. Le premier est le diamètre extérieur du câble, et la discipline est simple : mesurer le vrai fût aux pied à coulisse plutôt que de faire confiance à la fiche technique. Les analyses de défaillance sur le terrain montrent qu'un serrage conçu pour un câble de 12 à 14 mm ne peut pas établir un contact complet sur un câble de 9,5 mm. Des tiges qui butent avant d'atteindre la pression pleine, ou qui tournent encore à la main après l'installation, signalent un ensemble sous-dimensionné.

Le deuxième paramètre est le poids de portée. La charge verticale au niveau du serrage est grossièrement le poids du câble par mètre multiplié par la demi-portée de chaque côté, puis corrigée pour les cas de glace et de vent dans l'étude de ligne. Les grandes traversées poussent donc l'assemblage vers des jeux de tiges plus longs et une longueur de contact plus large, car une hélice plus longue répartit la charge sur davantage de gaine. Le troisième paramètre est la structure elle-même : poteau tangentiel, petit angle ou ancrage. Chacun exige une quincaillerie différente, et se tromper est la faute la plus coûteuse de cette liste.

Limites d'angle et assemblages à double suspension

Un serrage de suspension est coté autour d'une charge verticale et d'une ligne droite, donc chaque degré d'angle de ligne entame cette hypothèse. Lorsque le tracé tourne, le câble tire latéralement à travers le nid de tiges, et le risque de glissement croît avec l'angle. Les recommandations industrielles de PLP placent un unité de suspension simple standard à des angles de ligne jusqu'à environ 40 degrés. Entre ce plafond et environ 80 degrés, la réponse standard est une double suspension : deux assemblages, un de chaque côté du poteau, partageant la charge. Au-delà de 80 degrés, la structure doit être traitée comme un ancrage et fixée avec une quincaillerie de tension à la place.

La même logique explique pourquoi les étriers défaillent lorsque les équipes improvisent. Tant qu'un étrier n'est pas adapté à l'angle réel du tracé, sa capacité nominale n'est qu'une supposition. Les installateurs qui fixent un ensemble standard sur un poteau à fort angle créent une composante latérale à laquelle l'insert n'a jamais été conçu pour résister. Le câble rampe, les tiges se relâchent, et le glissement survient en quelques mois. Vérifier la géométrie du tracé avant de commander le matériel ne coûte rien et prévient la mauvaise application la plus fréquente sur le terrain.

Comment spécifier les serrages de suspension ADSS pour un tracé ?

Comparez les combinaisons de boîtier et de tiges selon le diamètre du câble, la classe de portée et la capacité angulaire sur la page produit, puis associez les ensembles à votre liste de structures.

Voir l'étrier de suspension ADSS

Les matériaux derrière l'adhérence et la résistance à la corrosion

Les choix matériaux d'un ensemble de suspension concernent le contrôle de trois ennemis : l'écrasement, la corrosion et le fluage. Les tiges et le boîtier sont en alliage d'aluminium ou en acier gainé d'aluminium. La construction gainée place la résistance de l'acier sous une gaine d'aluminium, ce qui permet au câble de plier facilement autour de la gaine tout en résistant à la corrosion comme l'aluminium nu. Les boîtiers restent en aluminium, ce qui maintient l'ensemble suffisamment léger pour être suspendu à une bande de poteau sans renforcer la structure.

L'insert élastomère possède sa propre spécification. Les formulations sont choisies pour leur résistance aux UV, au vieillissement atmosphérique et à faible déformation permanente sous compression, car un insert qui subit une empreinte permanente cesse de répartir la pression et commence à concentrer celle-ci sur de petites bandes de gaine. La quincaillerie en acier — boulons, rondelles autobloquantes, étriers à fourche et caténaires — est galvanisée à chaud pour résister à la pluie, au sel côtier et aux décennies de contact avec le corps en aluminium. Dans un ensemble correctement spécifié, les mâchoires métalliques dures ne touchent jamais la gaine ADSS ; chaque interface est soit en aluminium, soit en élastomère, soit en acier galvanisé en contact avec une autre pièce métallique.

Associer le serrage aux tiges de blindage

Les tiges de protection et les étriers de suspension répondent à la même question — comment empêcher un câble mobile et tendu de s'user en un point — à des échelles différentes. Un ensemble de suspension préformé contient déjà sa propre couche de protection : l'enroulement interne des tiges répartit la charge sur 600 à 1200 mm de gaine, contre 20 à 30 mm qu'une mâchoire nue exercerait. Cette répartition explique pourquoi la même analyse de terrain avertit de ne jamais fixer directement la gaine ADSS ; une interface nue concentre les contraintes si brutalement que le glissement peut débuter en quelques semaines. Pour la logique de protection plus large autour des lignes ADSS, le guide des caractéristiques de sécurité du matériel ADSS aborde le sujet du point de vue du câble.

L'état des tiges détermine si cette protection continue de fonctionner. La corrosion, les piqûres ou les fissures de fatigue dans le jeu de tiges réduisent l'adhérence effective de l'ensemble. L'analyse citée recommande de remplacer tout jeu présentant plus d'environ un dixième de tiges corrodées. Le sens de spiral compte aussi : une tige enroulée dans le mauvais sens se desserre sous tension au lieu de se serrer. D'après notre expérience, commander le matériel de suspension et les accessoires de tiges comme un système apparié unique élimine la plupart de ces risques de non-conformité avant même d'ouvrir la caisse.

Modes de défaillance dus à une mauvaise application sur le terrain

La plupart des défaillances des étriers de suspension remontent à un choix ou une installation défectueux, et non au matériel lui-même. L'analyse de défaillance de ZTO Cable attribue environ 80 % des défaillances de serrage ADSS aux pratiques d'installation, citant un cas de tension-étrier. Les motifs de défaillance récurrents sont suffisamment cohérents pour être listés :

• Incompatibilité de diamètre — des tiges dimensionnées d'après une fiche technique plutôt que d'après la gaine mesurée n'atteignent jamais la pression de contact totale.
• Mauvaise utilisation angulaire — un ensemble classé tangente suspendu sur un angle prononcé glisse latéralement et polissent la gaine.
• Serrage excessif des boulons du boîtier — l'adhérence provient de l'hélice des tiges, et l'écrasement de l'insert crée un creux permanent.
• Cycles thermiques — l'aluminium et l'acier se dilatent à des taux différents, de sorte que des boulons non serrés avec précaution se relâchent par suite de cycles répétés de 60 °C.
• Jeux de tiges endommagés — des tiges corrodées ou au mauvais sens abandonnent leur adhérence bien avant que le boîtier ne montre le moindre signe.

Le diagnostic est principalement visuel. Une bande brillante et polie de 5 à 15 mm juste à l'extérieur des extrémités des tiges est la signature classique du micro-glissement, car une gaine polie retient moins de friction et glisse plus vite. Le détail complet de l'analyse des causes profondes des défaillances de serrage vaut la peine d'être lu avant qu'une équipe ne réutilise du matériel provenant d'un ancien chantier.

Une checklist terrain pour la sélection des serrages

Faites passer chaque tracé par les cinq vérifications suivantes avant de spécifier le matériel :

• Mesurez le diamètre extérieur du câble sur la bobine avec un pied à coulisse et associez la plage du jeu de tiges à environ 1 mm près.
• Calculez la charge verticale à partir du poids de portée, des cas de glace et de vent, puis comparez-la avec la classe de capacité de l'ensemble.
• Classez chaque structure : tangente, angle jusqu'à environ 40 degrés, double suspension jusqu'à environ 80 degrés, extrémité fixe au-delà.
• Choisissez le matériau des tiges selon l'environnement, du fil d'alliage d'aluminium à l'acier gainé d'aluminium pour les portées plus lourdes.
• Confirmez la quincaillerie de liaison — étrier en Y, crochet sphérique ou maillon de chaîne — par rapport à la bande de poteau ou au support réellement installé.

Une fois les cinq vérifications effectuées, confirmez les combinaisons de boîtier et de tiges en regardant la page produit de l'étrier de suspension ADSS et demandez les plans cotés avant de valider une commande sur l'ensemble du tracé. Maintenir les tiges, les inserts et les boîtiers au sein d'un même système testé importe plus que n'importe quel chiffre seul sur une fiche technique.

Ce qu'il faut retenir pour les concepteurs de lignes

Un étrier de suspension ressemble au raccord le plus simple du tracé, et c'est exactement cette impression qui le rend dangereux à spécifier négligemment. L'ensemble ne fonctionne que lorsque le jeu de tiges, l'insert, le boîtier et le type de structure sont tous cohérents avec le câble et la géométrie sus-jacente. Mesurez la gaine, respectez le plafond angulaire, maintenez les jeux de tiges en bon état, et le même étrier maintiendra la fibre en sécurité pendant des décennies.

RaxPower fabrique du matériel de suspension et d'ancrage ADSS dans une gamme de poteaux exportée depuis 2003, produit sous un système qualité ISO 9001 et disponible en ensembles sur mesure pour les portées atypiques. Traitez l'étrier comme un composant du système plutôt que comme un accessoire, et il durera plus longtemps que tout autre raccord sur le poteau.
