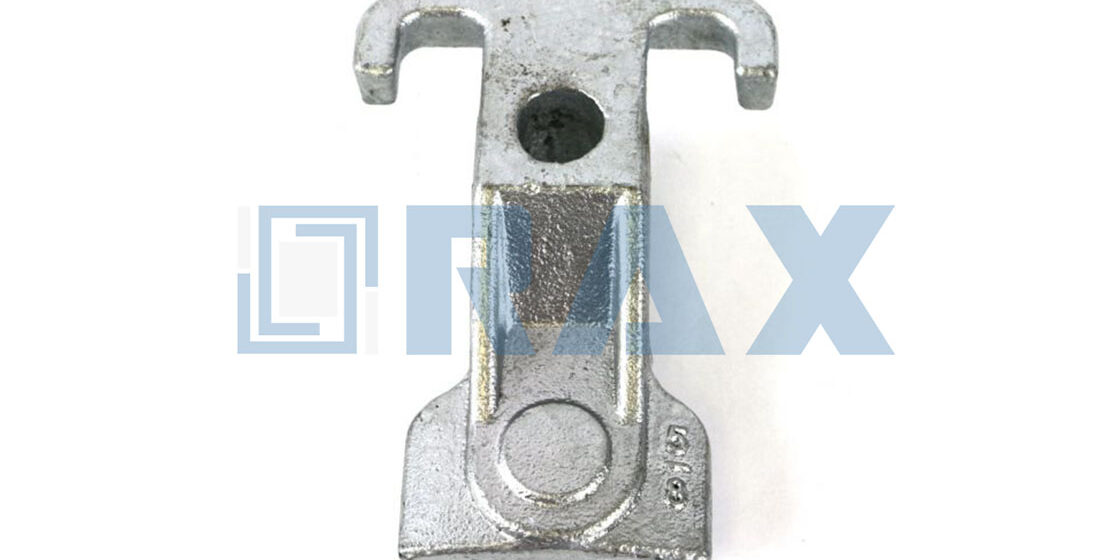

Un hauban est un élément en tension, et chaque livre de cette tension se concentre sur une seule pièce de fonderie fixée à la face du poteau. Le crochet de hauban reçoit la boucle de brin, la maintient dans une rainure cintrée, et transmet la charge complète à un boulon de machine sollicité en cisaillement. Supprimez cette connexion unique et le hauban sort du chemin de charge, permettant à un poteau déséquilibré de basculer dans sa portée.
Les catalogues des fabricants répertorient le raccord par numéro de pièce, diamètre de trou et indice de résistance, mais expliquent rarement comment les pièces fonctionnent ensemble. Les équipes d'achat transposent alors ces tableaux en commande sous pression, avec la reprise sur chantier comme pénalité d'un mauvais choix. Le chemin de charge, les différences de type et les numéros de sélection ci-dessous comblent ce manque.

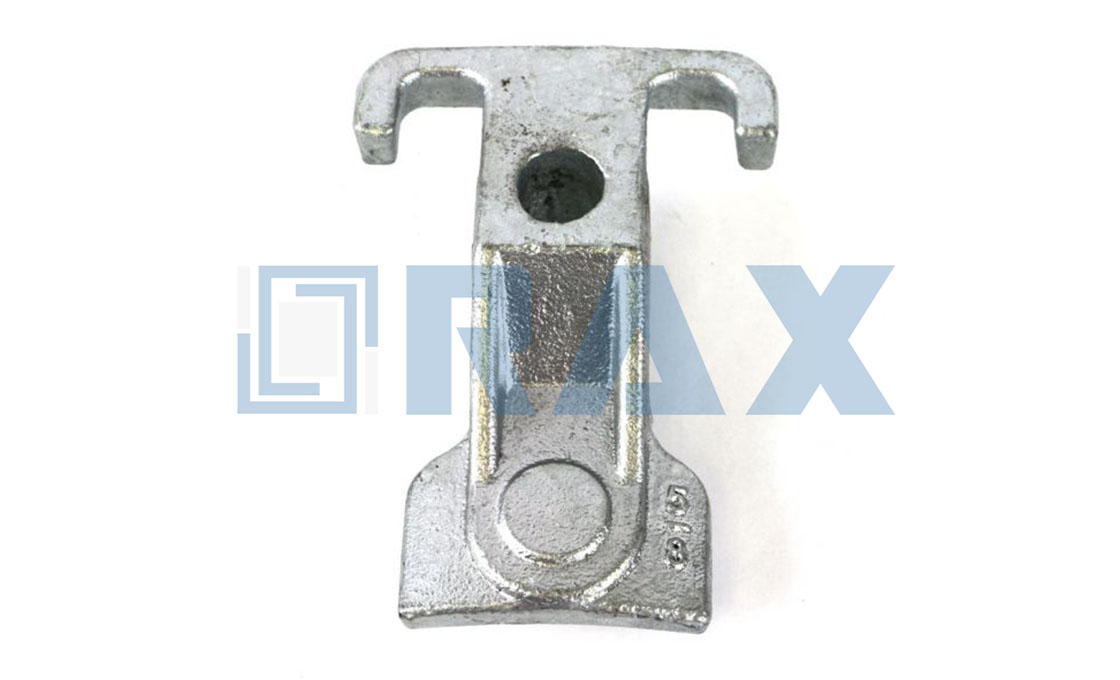

Ce que fait un crochet de hauban en charge
Le raccord a une seule fonction mécanique : maintenir l'extrémité d'un brin de hauban contre un poteau pour empêcher toute migration ou glissement. Dans les applications à brin enroulé, l'équipe enroule le brin en une boucle fermée autour de la pièce de fonderie. La boucle pend ensuite dans une rainure dont le profil arrondi correspond à la courbure du brin, de sorte que la tension presse le fil contre un siège lisse plutôt que contre un bord vif.
Cette géométrie de rainure n'est pas cosmétique. Une courbure serrée sur un bord carré écrouit les fils extérieurs du toron et peut fissurer le revêtement galvanisé, ce qui favorise la corrosion au point de tension le plus élevé. RaxPower's crochet de hauban moulé RaxPower précisent des rainures lisses et arrondies pour les câbles pour cette raison, et le même langage se retrouve dans les descriptions des catalogues Hubbell et MacLean.
Sous charge, la connexion fonctionne selon deux régimes. Le brin enroulé autour du crochet fait que ce dernier agit comme une ancre rainurée qui résiste au glissement vers le bas le long de la face du poteau. Lorsque l'assemblage aboutit sur le crochet, il supporte la tension totale du brin. Cotes du catalogue à un angle de traction de 45 degrés, varient de 10 000 à 25 000 livres, selon le type et la taille du moulage.
Où se situe le crochet de hauban dans l'assemblage

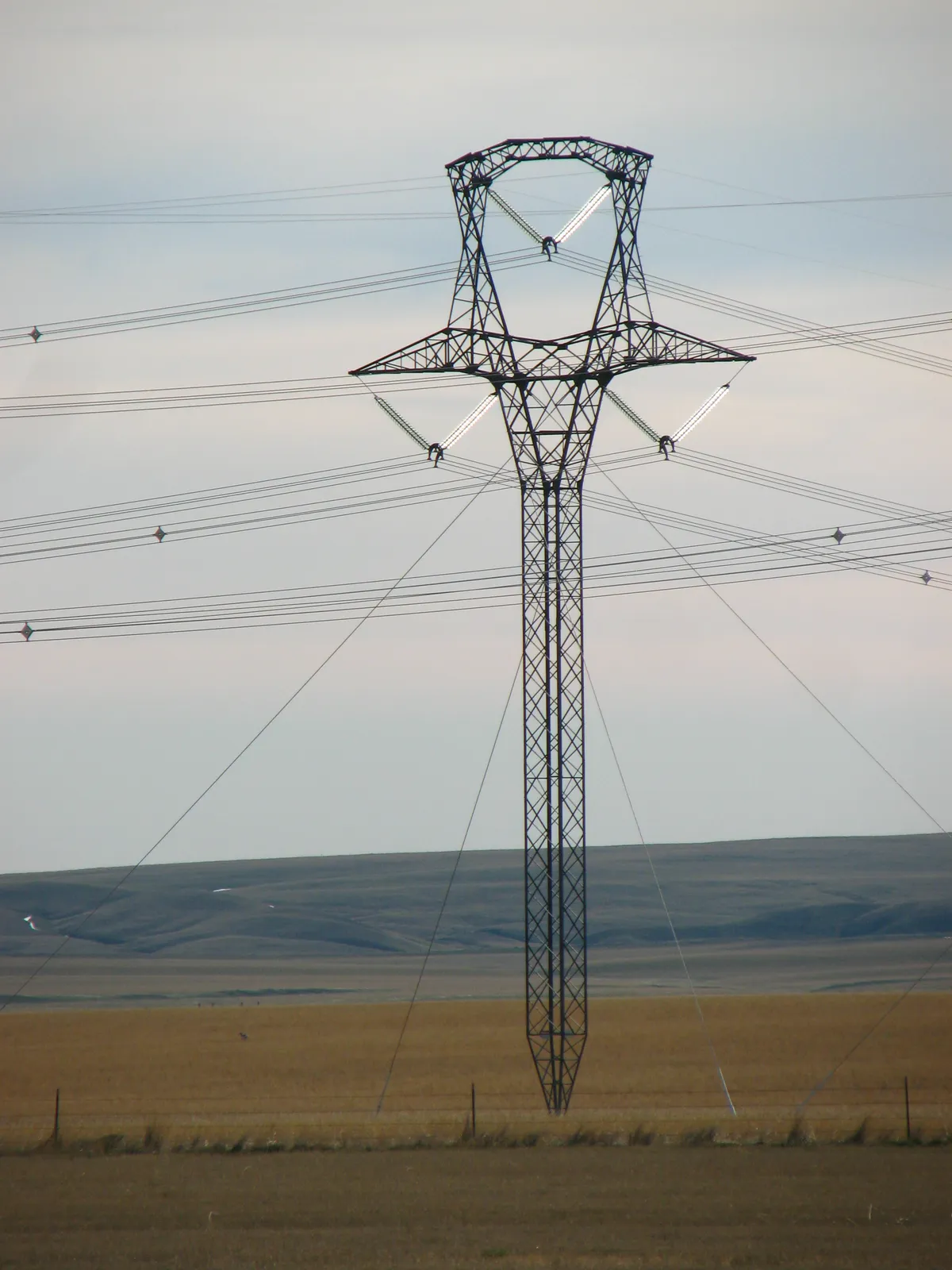

Un hauban descendant s'étend du sommet d'un poteau ou d'un bras, vers le bas à travers un isolateur de traction, jusqu'à une tige d'ancrage encastrée dans le sol. Le crochet est l'extrémité supérieure de cette ligne, le point où le fil devient structure. Tracer la charge du brin jusqu'au poteau montre exactement quel composant supporte quelle contrainte.
- La tension du brin de hauban entre dans le raccord sous forme d'une boucle enroulée posée dans la rainure arrondie.
- La rainure supporte la boucle sans faire de pli dans le brin ni pincer son revêtement de zinc.
- Le corps du crochet appuie contre la tige d'un boulon de machine passant à travers le poteau.
- Une rondelle carrée et un écrou du côté opposé serrent la pièce de fonderie et répartissent la charge de contact.
- La face du poteau subit la compression et la flexion résultantes, que le hauban équilibre contre la traction des conducteurs.
Sous le crochet, la charge continue à travers des tendeurs ou serre-toron, à travers le toron lui-même, et dans le matériel de fixation enterré. La jonction avec ce matériel enterré est couverte sur le site tige triple œil d'ancrage guide d'installation. La famille fixation de hauban complète se trouve le long de cette même ligne, chaque raccord gérant une interface du chemin de charge.
Comment les trois types de fonderie diffèrent
Trois familles de fonderie couvrent presque tous les appels de haubanage en distribution. La dénomination varie selon le fournisseur, car MacLean, Hubbell CHANCE et Allied Bolt utilisent chacun leurs propres numéros de catalogue pour les mêmes classes fonctionnelles. Le tableau ci-dessous relie les types fonctionnels à leur mode d'attache et à leur zone de déploiement par les équipes.
| Type de crochet | Style d'attache | Usage typique |
|---|---|---|
| Crochet en forme de J | Trou unique de 11/16 pouce ; boulon traversant ou vis à bois | Contrôle du brin enroulé ; arrêt du glissement sur poteaux de bois et ensembles de tige de stabilisation |
| Crochet et œil combinés | Multiples trous de 11/16 et 13/16 pouce ; avec ou sans ergots arrière | Ancrage Câble de tirant ou isolateurs de traction en fibre de verre sur poteaux en bois, acier ou béton |
| Crochet à sangle style tempête | Sangle en acier de 1/4 pouce ; boulon traversant unique de 5/8 pouce | Attachages tempête à un seul boulon lorsque le dégagement ou l'état du poteau limite les pièces de fonderie |
Le moulage en forme de J est le plus simple : un trou, une courbure, un travail. RaxPower's unité en J est classé 10 000 livres à une traction de 45 degrés et se monte par ce trou unique ou avec une vis de fixation de 1/2 pouce. La classe J1019 de MacLean et les équivalents des distributeurs suivent le même schéma et sont souvent installés en tandem sur des faces opposées du poteau.
L'unité combinée fusionne une rainure de toron avec un œil à chape, de sorte qu'un moulage bride la guy et accepte une languette d'isolateur de traction. RaxPower's moulage combiné RaxPower mesure 5-3/4 pouces de long et 3-1/4 pouces de large, pèse environ 2 livres, et porte des charges nominales de 13 550 à 21 000 livres. Le Crochet de hauban à bande style tempête Il remplace le coulé par une bande formée de 1/4 de pouce qui se fixe sur un seul boulon traversant de 5/8 de pouce.
Les dimensions de boulon qui guident la sélection
Le diamètre du trou de boulon est la première spécification à vérifier, car il détermine lequel de vos boulons de stock peut supporter le coulé. Deux tailles dominent : 11/16 de pouce et 13/16 de pouce. Un trou usiné à 13/16 de pouce accepte un boulon de 3/4 de pouce avec de l'espace pour pivoter lors de l'installation, tandis qu'un trou de 11/16 de pouce convient à un boulon de 5/8 de pouce. Les unités combinées acceptent les boulons de 5/8, 3/4 et 13/16 de pouce sur leur ensemble de trous.
Les indices de résistance trient ensuite les moulages selon une échelle claire. Les modèles J à trou unique sont proches de 10 000 livres à 45 degrés. Les moulages inclinés standard augmentent de 13 550 à 20 050 livres, les unités combinées atteignent 21 000 livres, et les styles renforcés dépassent 25 000 livres. Choisissez l'échelon selon la tension calculée de la guy, non par habitude, et maintenez la tension de service bien en deçà de l'indice ultime. Laissez l'indice de la bride ou de la pince à toron déterminer le plafond de l'assemblage.
Un dernier détail de trou mérite une vérification avant commande. Les coulages combinés varient leurs ensembles de trous, certaines unités associant un trou de 11/16 de pouce avec un trou de 13/16 de pouce, d'autres percant une taille unique sur tout le coulé. Assortissez l'indication du trou au stock de boulons que vos équipes utilisent déjà, au lieu de supposer que les deux tailles sont toujours proposées ensemble sur chaque numéro de catalogue.
Associer le crochet au brin de hauban
La taille de la rainure est la deuxième vérification de sélection. Les moulages RaxPower s'adaptent aux diamètres de toron de 5/8 à 3/4 pouce, et la rainure en forme de J accepte les diamètres de tige de retenue de 1/2 à 1 pouce. Une rainure assortie à la classe de toron maintient la boucle bien ajustée, afin que le fil ne scie pas d'avant en arrière sous la charge du vent.
Le désajustement coupe des deux côtés. Une rainure coulée pour un brin plus lourd laisse une petite boucle libre de se déplacer et d'abîmer son revêtement. Une rainure coulée pour un brin plus léger étrangle une boucle surdimensionnée, ce qui meurtrit les fils extérieurs lors de l'enroulement et peut créer le point de défaillance avant que la ligne ne soit jamais mise sous tension. Confirmez la classe de brin sur le dessin, puis commandez la taille du coulé pour qu'elle corresponde.
Choix de fonte et normes de revêtement
Les moulages existent en trois familles de matériaux : fonte ductile, fonte malléable et acier formé ou forgé. La fonte ductile selon ASTM A536 offre une haute résistance avec une certaine ductilité, c'est pourquoi les crochets moulés RaxPower à indice le plus élevé l'utilisent. La fonte malléable offre une résistance fiable pour les indices de milieu de gamme et un moulage plus facile de formes complexes. La bande d'acier formé couvre les styles légers aux tempêtes.
Le revêtement importe autant que le métal de base, car le raccord reste en extérieur pendant des décennies. RaxPower galvanise à chaud selon ASTM A153 ou BS EN ISO 1461, et son processus d'usine est certifié ISO 9001 avec forgeage à chaud pour la résistance et le dimensionnement précis. La couche de zinc se sacrifie aux rayures et zones de bord, protégeant le coulé là où la boucle de brin porte.
En production, les trois filières matériau aboutissent à la même question : le coulé correspond-il à son dessin technique. RaxPower produit par coulage, forgeage ou fabrication, et sa page de coulé combiné indique que le coulé au sable prend en charge les commandes OEM réalisées sur dessins client. Pour les distributeurs qui fournissent les utilities avec des faces de poteau héritées, cette maîtrise au niveau du dessin technique décide si la quincaillerie de remplacement se fixe proprement ou nécessite une retouche sur site.
Interface d'installation au niveau du poteau
Tous les fabricants interrogés pour cet article partagent le même avertissement d'installation, c'est donc la seule règle à brièvement expliquer à chaque équipe. Installez le moulage sous la tête du boulon machine, jamais sur l'extrémité filetée. Les filets sollicités en tension et en flexion peuvent se fracturer en dessous de la résistance minimale évaluée du boulon, et la rupture n'offre aucun avertissement visible auparavant.
L'interface complète sur un poteau en bois se déroule : boulon traversant un trou percé, rondelle carrée sur la face arrière, puis écrou et rondelle serrés contre le coulé. Les rondelles carrées d'environ 2-1/4 par 2-1/4 de pouce avec un trou de 11/16 de pouce sont du stock standard. Certains plans d'utility indentent légèrement la rondelle dans la face du poteau afin qu'elle ne puisse pas tourner. Les unités combinées ajoutent des ergots ou brides arrière qui mordent les poteaux en bois, tandis que les versions sans ergot conviennent aux surfaces en acier et béton.
Deux points de précaution protègent l'assemblage pour sa durée de service. Serrez l'écrou assez pour maintenir le coulé sans écraser la boucle de brin derrière lui, et confirmez que la boucle est bien assise dans la rainure avant la mise en tension finale. Un crochet suspendu sans précaution sur un boulon trop serré peut se déplacer après le départ de l'équipe.
Associer les crochets aux isolateurs de traction de hauban

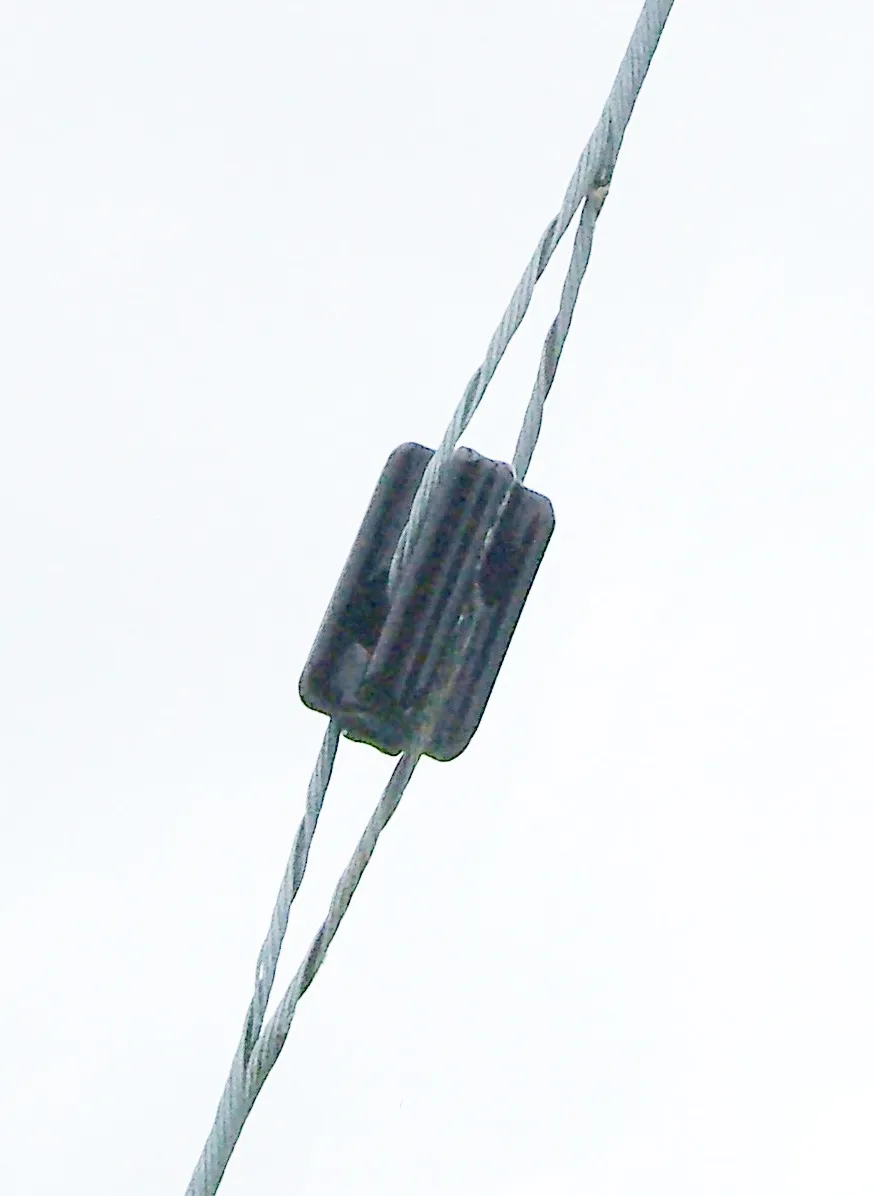

Les guys sur les structures de distribution nécessitent généralement une isolation dans le tracé, soit pour limiter les courants de corrosion, soit pour respecter les règles de dégagement. Deux méthodes d'appariement existent. Un isolateur en ligne, comme le motif à bille visible sur de nombreux systèmes plus anciens, rompt le toron à mi-longueur de la guy. Alternativement, la terminaison elle-même peut être isolante : un isolateur de traction de guy en fibre de verre bride dans l'œil à chape du crochet.
La voie par chape est là où les moulages combinés méritent leur prime. L'unité combinée RaxPower possède une ouverture de chape de 11/16 pouce dimensionnée pour les languettes d'isolateurs de traction de guy en fibre de verre, et son catalogue couvre explicitement le brantage du fil de guy ou des isolateurs de traction en fibre de verre. Suivez les exigences de fixation du fabricant de la bride pour l'orientation, car l'isolateur doit rester en compression sous la tension de service de la guy.
Comparé à une plaque œil de poteau
Les plaques à œillet de poteau résolvent le même problème d'attache depuis la direction opposée. Une plaque plate se boulonne au poteau et offre un œillet forgé pour un œillet de retenue ou une manille, plutôt qu'une rainure pour une boucle enroulée. Sur construction neuve avec raccords formés, une plaque à œillet et une pince d'aboutage donnent une terminaison propre et inspectable. Là où les équipes enroulent le brin sur site, le coulé rainuré s'enroule plus vite et n'a pas besoin de quincaillerie supplémentaire.
Le matériau de structure règle souvent le choix. Les plaques à œillet et les coulages combinés sans ergot conviennent tous deux aux poteaux en acier et béton, tandis que les coulages à dos ergoté adhèrent mieux au bois. Les dispositifs de hauban trottoir et de travée étendent la même logique de plaque à la quincaillerie hauban-descendant au niveau du sol. Quand un dessin montre les deux options, calculez le prix de l'ensemble de quincaillerie en entier, car la voie plaque ajoute habituellement un œillet de retenue et une manille que la voie rainure n'a pas besoin.
Résumé de sélection en quatre lignes
Assortissez le trou de boulon, 11/16 ou 13/16 de pouce, aux boulons machine que vos équipes ont déjà en stock.
Réglez la rainure sur la classe de brin, de 5/8 à 3/4 de pouce, afin que la boucle ne puisse pas glisser ou s'user.
Choisissez le gradin sur l'échelle de résistance, de 10 000 à 25 000 livres à 45 degrés, à partir de la tension de hauban calculée.
Puis montez-le sous la tête du boulon, sur une rondelle carrée, avec l'isolateur que la conception du réseau impose.
Questions fréquemment posées
De quelle taille de boulon a besoin un crochet de hauban ?
Les unités en fonte typiques se montent sur un boulon à machine de 5/8 ou 3/4 de pouce avec une rondelle carrée. Les pièces moulées combinées RaxPower acceptent des boulons de 5/8, 3/4 et 13/16 de pouce, tandis que les modèles à crochet en J acceptent également une vis à bois de 1/2 pouce.
Pourquoi la pièce moulée doit-elle se trouver sous la tête de boulon ?
L'assise sous la tête du boulon place l'assemblage en cisaillement, là où le boulon est le plus résistant. Les filets exposés à la tension des haubans subissent une flexion et une contrainte de traction qui peuvent rompre le boulon en dessous de sa résistance nominale.
En quoi la configuration en J diffère-t-elle d'une unité combinée ?
Le modèle en J est une coulée à alésage unique de 11/16 de pouce pour le contrôle des brins gainés. Une unité combinée ajoute un œillet à tenon servant d'attache pour les câbles de hauban ou les isolateurs de tension en fibre de verre, avec des niveaux de résistance supérieurs.
La pièce moulée peut-elle soutenir un isolateur de traction en fibre de verre pour hauban ?
Oui, les pièces de connexion combinées sont conçues pour cela. Leur ouverture d'étrier de 11/16 pouce accepte les languettes des isolateurs de tension en fibre de verre, dans le respect des exigences du fabricant pour la fixation terminale.
Quel matériau et revêtement ces pièces de fonderie utilisent-elles ?
Fonte ductile ou fonte malléable, galvanisée à chaud conforme à la norme ASTM A153 ou ISO 1461. Les crochets coulés dans cette gamme ont des charges ultimes allant jusqu'à 25 000 livres ; la tension de travail reste bien inférieure à cette valeur.
