Imagine el portón trasero de un camión de línea en el primer poste del recorrido matutino. El torón está elevado, la barra de anclaje está instalada y el capataz del equipo sostiene una abrazadera de anclaje de tirante enrollada que debe convertirse en la terminación. Lo que esa abrazadera hará durante los próximos veinte años se decide en los cinco minutos antes de que comience la instalación.
Cuando los compradores envían fotos a RaxPower preguntando si una abrazadera coincidirá con su torón, la respuesta depende de tres detalles del campo. La ventana de diámetro, el código de color y la dirección de la espira deciden casi todos los desajustes. Esta guía se centra en esos detalles: dónde se encuentran las marcas de cruce, cómo recorren las patas y qué hallazgos descartan una abrazadera antes de que reciba tensión.
Lea la abrazadera antes de que salga del camión
La selección de abrazaderas de anclaje de tirante no es un rompecabezas de catálogo. Es una lista de verificación de dos minutos junto al portón trasero del camión, y comienza antes de quitar el empaque de las patas.
Lea primero la etiqueta de identificación. En una abrazadera de anclaje de tirante, la etiqueta muestra el número de catálogo, el rango de diámetros del conductor y el tamaño nominal del conductor, lo que la convierte en el cruce de verificación más rápido contra su pedido de torón. Una abrazadera con una etiqueta faltante o ilegible no tiene una ventana verificada, por lo que no tiene lugar en el torón.
La etiqueta es la hoja de especificaciones
Confirme la familia de alambres mientras está ahí. Las abrazaderas para tirantes se fabrican con alambre de acero galvanizado, acero recubierto de aluminio o acero con chapado de aluminio, que a menudo cumplen con ASTM A 855. La selección del material normalmente coincide con el torón para garantizar la compatibilidad, que es la misma lógica de emparejamiento sin importar si el torón es galvanizado o con chapado de aluminio.
El grado y el recubrimiento deciden en qué fila de catálogo se ubica un torón. La línea DE-S de MacLean, por ejemplo, cubre todos los grados de resistencia del torón de tirante galvanizado, desde utility hasta EHS, y fabrica cada abrazadera con alambre de acero galvanizado Clase B. Un torón del mismo tamaño nominal puede ubicarse en una fila diferente una vez que el grado o el recubrimiento cambian, así que lea la fila, no solo la fracción.
Dos colores, una ventana
Los catálogos identifican el tamaño por color. MacLean Power indica un color de marca de cruce A y color B para cada fila de la serie DE, y AFL señala que sus anclajes tienen codificación de color en ambas patas. Emparejar ese par de colores contra la línea del catálogo confirma el diámetro del torón y el grado para los que se fabricó la abrazadera. Una pata sin banda de color es motivo para detenerse, no para adivinar.
Empareje la ventana de diámetro con el torón medido
El corazón de la selección de abrazaderas de anclaje es una ventana numérica estrecha, no un tamaño nominal. Una abrazadera DE-S de 1/4 in EHS cubre un diámetro medio de 0,248 a 0,256 in. El modelo de 3/8 in comienza en 0,370 in y termina en 0,378 in. El lado de la distribución sigue la misma vía: el modelo DG-4541 maneja de 0,229 a 0,257 in con una longitud de 17 in y codificación naranja.
Calibre el torón mismo, a unos pocos pies del extremo, y rote la lectura para seguir la espira. Si el número queda fuera de la ventana impresa, la abrazadera se queda en el camión. Trate esa lectura como trataría una toma: cerca sigue siendo el tamaño equivocado.
| Tamaño del torón | Ventana de diámetro (in) | Longitud aplicada (in) | Color de la marca de cruce |
|---|---|---|---|
| 1/4″ EHS | 0.248 – 0.256 | 25 | Amarillo / Amarillo |
| 5/16″ EHS | 0.307 – 0.315 | 31 | Negro / Negro |
| 3/8″ EHS | 0.370 – 0.378 | 35 | Naranja / Naranja |
| 7/16″ EHS | 0.433 – 0.441 | 38 | Verde |
La longitud aplicada crece con la ventana. El mismo catálogo sube de 25 in en la abrazadera de 1/4 in a 38 in en 7/16 in, y esas patas tienen que recorrer la distancia completa sobre su torón.
Esa subida no es cosmética. La longitud aplicada es la cobertura de instalación que el catálogo asigna a cada tamaño, y la ventana es la tolerancia de ajuste alrededor del diámetro medio. Juntos le dicen cuántas vueltas hará la pata y qué tan ajustadas pueden asentarse esas vueltas contra un torón de su tamaño medido.
La dirección de la espira decide cómo se instalan las patas
Antes de que nada toque el poste, lea la espira. Las abrazaderas se envían en construcciones de mano izquierda o derecha para coincidir con la dirección de la espira del torón, por lo que un desajuste es visible mientras la abrazadera aún está en sus manos.
Los fabricantes se decantan por un lado. AFL especifica que, a menos que se indique lo contrario, todos sus anclajes y torones de tirante son de espira a la mano izquierda. Verifique que su torón siga la misma dirección antes de dar la primera vuelta.
La verificación cuesta segundos. Sostenga la abrazadera junto al torón y observe si ambas espiras se inclinan en la misma dirección antes de desechar el empaque. Los equipos que hacen de esa mirada un hábito nunca tienen que explicarles a un supervisor por qué la instalación se ve cruzada en la tercera vuelta.
Las patas tienen que recorrer la espira propia del torón en lugar de cruzarla. Una abrazadera colocada en contra de la espira nunca asienta limpiamente, sin importar cuánta tensión agregue el equipo después.
Comience la instalación en las marcas de cruce
La línea de inicio está impresa en el producto. AFL documenta que el código de color y las marcas de cruce identifican el tamaño del conductor e indican el punto de inicio de la aplicación, lo que elimina la adivinanza sobre dónde comienza la instalación.
Coloque primero el bucle trenzado sobre el hardware de fijación, luego acerque las marcas de cruce perpendiculares al torón en ese punto de inicio. Cuando las marcas estén perpendiculares, el resto de la instalación tendrá buena posibilidad de terminar bien.

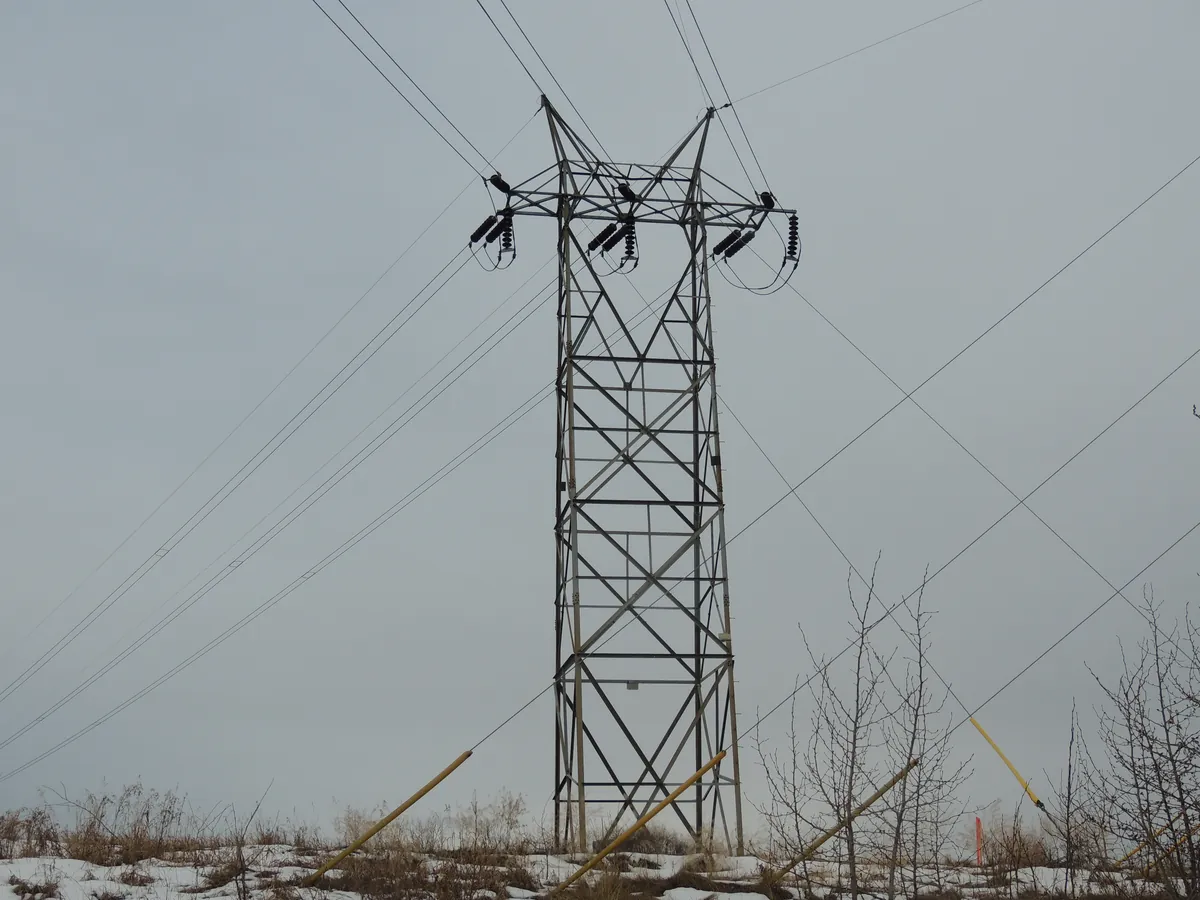

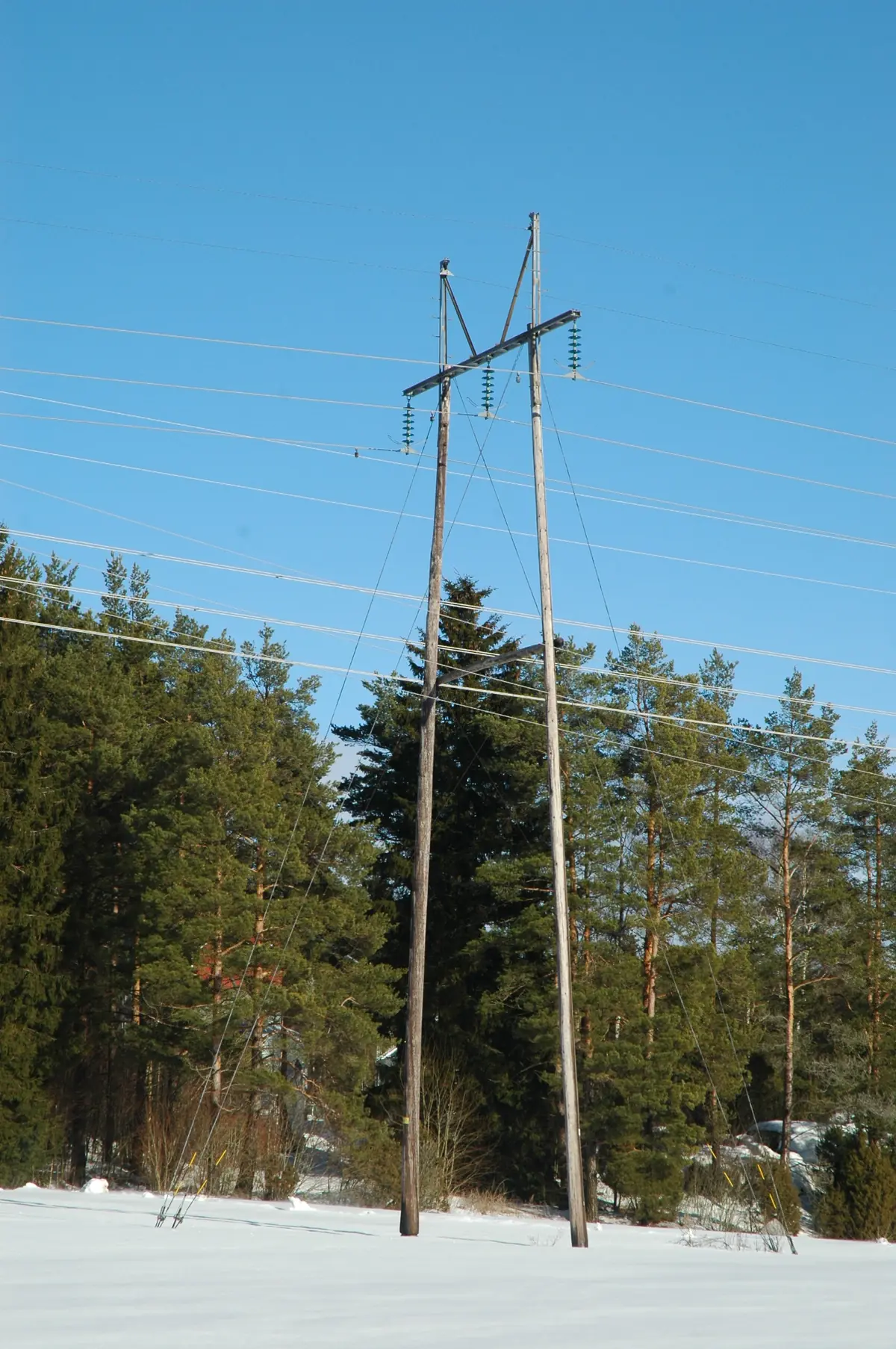

Las estructuras de campo premian esa disciplina. Un pilono de anclaje apuntalonado permanece simétrico solo cuando cada tirante termina de la misma manera, y la simetría comienza desde la primera vuelta en las marcas.
Aplique ambas patas desde las marcas hasta las puntas
Trabaje las patas bajando por el cable en el sentido de la torsión, unas cuantas vueltas a la vez, manteniendo cada vuelta ajustada contra el cable y contra su vecina. Las vueltas anidadas son las que hacen que el agarre se perciba como una sola funda en lugar de una pila de bobinas sueltas.
El diseño está pensado para trabajo manual. Un agarre de punta elimina pernos, tuercas y arandelas, por lo que la instalación se realiza a mano en la mayoría de las aplicaciones. La longitud aplicada le indica exactamente cuánto deben recorrer las patas antes de detenerse.
Las puntas son más fáciles de lo que parecen. AFL incorpora puntas desfasadas en la punta porque, hacia el final de la instalación, las puntas son más fáciles de manejar y envolver alrededor del cable. Para cuando las puntas se ocultan, el agarre no debe mostrar vueltas elevadas o cruzadas en ninguna parte de la pata.
Las manos siguen siendo la herramienta de referencia. Si una pata se tuerce a mitad del trabajo o una vuelta se niega a anidarse, deténgase y retire la unidad en lugar de forzar el envolvimiento. Una punta es barata comparada con el cable que protege, y una vuelta forzada oculta su daño hasta que el tirante esté cargado.
Asiente el bucle trenzado y tense el tirante

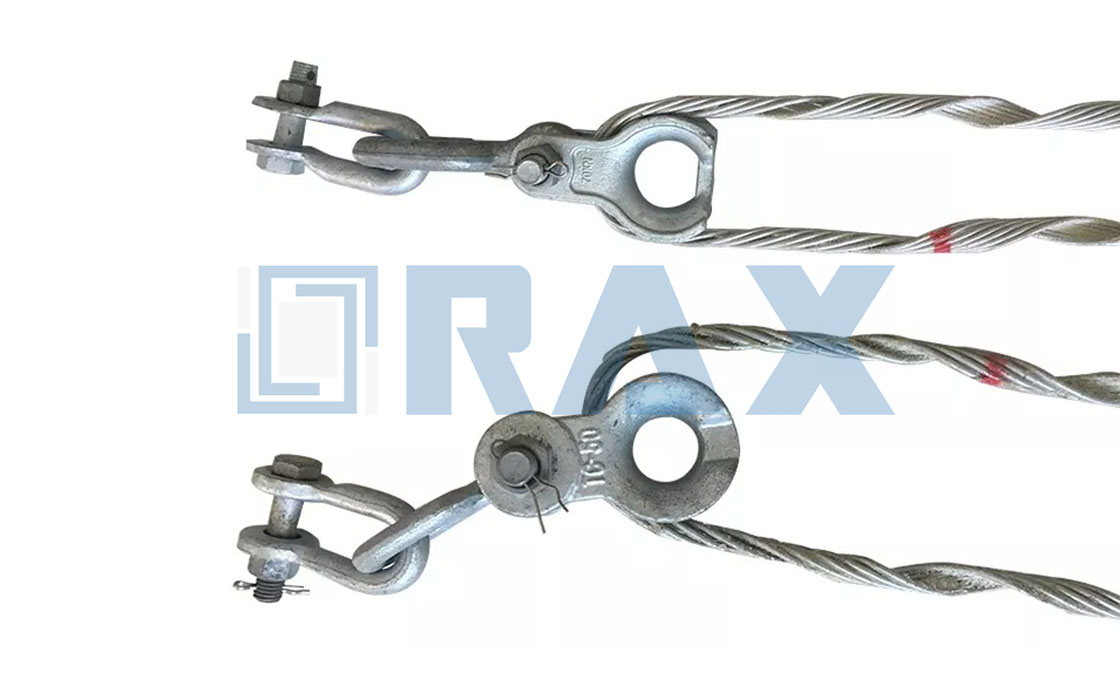

La extremidad en bucle llega prefabricada. Los remates de tirante se fabrican con un bucle cableado para todos los tamaños de cable, de modo que el bucle acepta un argayo y un eslabón sin necesidad de curvarlo en obra.

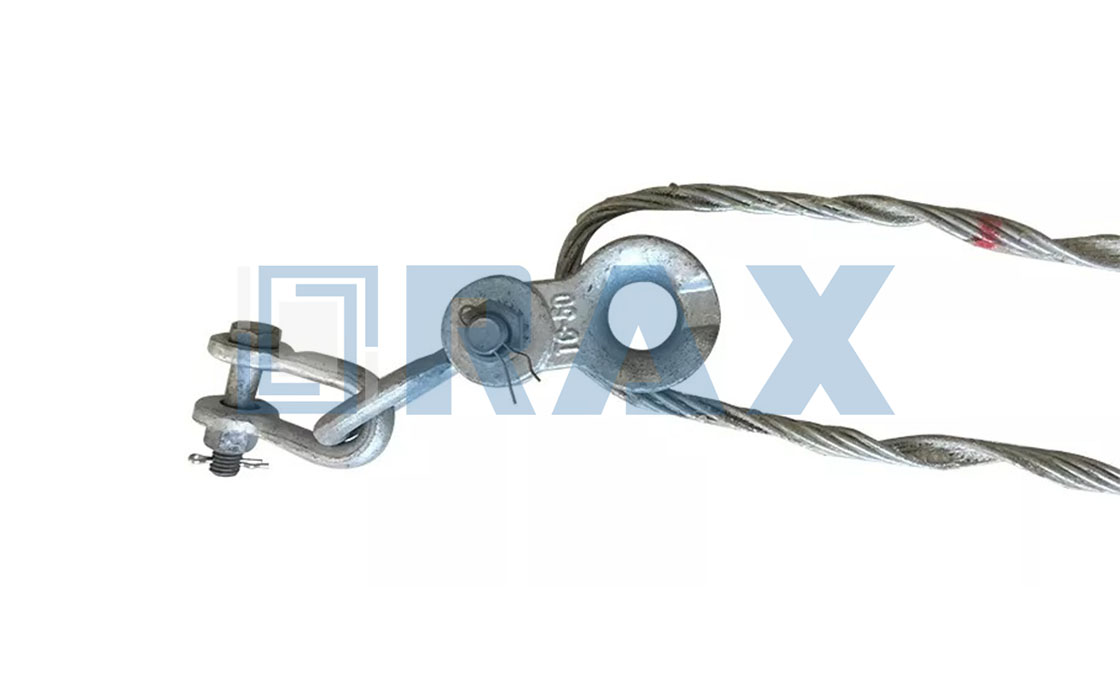

Asiente el bucle completamente en su ranura de argayo, asegure el pasador del eslabón y tensa el tirante según el diseño. Una vez en su lugar, el remate mantiene su agarre tanto si el cable está relajado como bajo tensión. Aplicado a una ventana emparejada, el agarre desarrolla la resistencia a la rotura nominal publicada del cable.
Revise la instalación terminada antes de soltar
Recorra el envolvimiento una vez antes de que el equipo comience. Treinta segundos en el poste cuestan menos que una visita de seguimiento, y cada elemento de la lista es visible desde el suelo con una mirada y una mano.
- Cada vuelta anidada y ajustada desde el cruce hasta las puntas, sin vueltas elevadas o cruzadas.
- El par de colores en ambas patas todavía legible, y las marcas de cruce perpendiculares al punto de inicio.
- El bucle centrado y asentado en su ranura de argayo, con el pasador del eslabón asegurado.
- Longitud aplicada completa utilizada: puntas ocultas, sin recortes sobresaliendo del cable.
El re-tensado también tiene normas. Los remates de tirante pueden retirarse y reaplicarse dos veces después de la instalación inicial para re-tensar el cable. Uno que ha estado en servicio durante tres meses se retira una vez —y se desecha, no se vuelve a colocar en el cable.
En nuestra experiencia, los equipos que registran la lectura del calibrador y el par de colores en el momento de la instalación resuelven disputas de retrofit años después a simple vista. Una instalación terminada que se documenta a sí misma es el programa de inspección más económico de la línea.
Planifique una segunda revisión una vez que el tirante alcance la tensión de diseño. Una terminación fresca se asienta bajo la primera carga, y el recorrido que detecta una vuelta desplazada hoy es el que nunca escribe un informe de visita de seguimiento la próxima temporada.
Descarte líneas rojas en la etapa de instalación
Algunas conclusiones no admiten segundas opiniones. Trate cada agarre de remate de tirante como un dispositivo de sujeción, de modo que cualquier defecto que toque la geometría del envolvimiento o su identidad retire la unidad en el acto.
El almacenamiento beneficia esta etapa más de lo que los equipos esperan. Los agarres que viajaron sueltos en una caja de camión hasta que las etiquetas se desprendieron llegan sin posibilidad de verificación, y un agarre no verificable falla esta lista de verificación antes de que el cable lo vea siquiera.
Cuando el retiro es obligatorio
- Retirado después de tres meses de servicio: la norma es reemplazarlo con un nuevo remate, no reaplicarlo.
- Una pata con varilla rota, torcida o corroída no se instala, independientemente de lo que prometa la etiqueta.
- Un código de colores ilegible o una etiqueta faltante hace fallar el agarre primero, porque la ventana ya no puede verificarse.
- Un cable medido fuera de la ventana impresa significa un cambio, nunca un ajuste forzado.
- Los agarres de distribución del lado del conductor son de un solo uso: no reutilizables después de la instalación, e inadecuados para cables exteriores sueltos o recocidos.
Las prohibiciones de aplicación merecen la misma contundencia. Los agarres de remate de distribución no deben entrar en contacto con cables de protección aéreos, cables de anclaje, conductores de alta temperatura o conductores de baja flecha como el ACSS. Un agarre del lado del cable pertenece al cable de tirante en la familia de acero galvanizado o revestimiento de aluminio, no a cualquier cable disponible ese día.
Donde viven la geometría y la teoría de resistencia
Dos lecturas complementarias van más allá de esta guía de campo. El ángulo de geometría —parámetros de hélice, longitud aplicada y normas de cable— se desarrolla en el recorrido de modelado de agarres de tirante prefabricados. El lado de resistencia de sujeción, desde la transferencia de carga hasta el emparejamiento de materiales, se cubre en el guía de resistencia a la tracción de agarres de remate de distribución.
Mantenga esa teoría junto a esta lista de verificación y la selección de agarres de remate de tirante se vuelve rutinaria. Empareje la ventana, empareje la torsión, comience en las marcas de cruce y deseche cualquier cosa que falle la prueba. RaxPower suministra remates de alambre formado a través de las familias galvanizada, con recubrimiento de aluminio y con revestimiento de aluminio, y el escritorio de pedidos que responde esas preguntas de fotos surte los tamaños que cubre esta guía. Para las normas de cable detrás de las calificaciones, ANSI C119.4 e IEEE 1138 son las referencias que citan las páginas de producto.
Preguntas frecuentes
¿Dónde va el primer giro de la grapa de cabo ciego?
En las marcas de cruce. Los fabricantes imprimen la talla en el código de color y colocan las marcas de cruce en el punto de inicio de la aplicación. Cuadre las marcas al cordón antes de que comiencen las patas.
¿Los prensatijos de tirante para terminales necesitan herramientas especiales o torque?
No. El agarre reemplaza pernos, tuercas y arandelas, por lo que se instala a mano en la mayoría de las aplicaciones. Las puntas desplazadas facilitan los últimos giros alrededor del cable.
¿Cómo verifico que una grapa coincida con mi hebra?
Revise tres elementos: el rango de diámetro impreso en la etiqueta, el par de colores y la dirección de torsión. Mida el cable con calibrador y confirme que la lectura cae dentro de esa ventana.
¿Cuándo debe desecharse un agarre para cable de sujeción obsoleto?
Los extremos muertos del lado de la mechina pueden volver a aplicarse dos veces para retensado, pero uno retirado después de tres meses de servicio debe reemplazarse. Las abrazaderas de distribución del lado del conductor no son reutilizables después de la instalación.
¿Qué mantiene el agarre en su sitio una vez tensado el cable?
Los arrollamientos helicoidales anidados mantienen su agarre tanto si el hilo está relajado como bajo tensión. Las vueltas verificadas y el bucle trenzado asentado hacen que esa condición se mantenga.
