Quando um orçamento de transmissão se depara com três tecnologias de isolamento competitivas, a escolha errada acompanha a linha por décadas. Discos de porcelana, carcaças de vidro temperado e hastes compósitas com revestimento de silicone isolam o mesmo condutor, mas envelhecem, falham e custam dinheiro de formas diferentes. Engenheiros que comparam isoladores de cerâmica, vidro e compósito geralmente querem uma página que organize estrutura, comportamento de falha, peso, resposta à contaminação e preço juntos. Esta comparação coloca essas variáveis lado a lado e, em seguida, mapeia cada material para as funções que ele executa melhor.
A RaxPower fabrica e exporta ferragens de linha de poste e isoladores de linhas aéreas desde 2003, com mais de 170 especialistas cuidando da produção e inspeção em Hebei, China. Ao longo de 23 anos fornecendo a utilitários, construtoras e distribuidores, nosso departamento de engenharia observou os mesmos erros de seleção se repetirem em diferentes continentes. As notas de campo abaixo vêm dessa exposição diária às ferragens de linha, não de teoria de catálogo.
Como Cada Material de Isolador É Construído
A porcelana é a veterã das três. Fornos aquecem uma mistura de argila, feldspato e quartzo perto de 1.300 °C, graus de alta resistência adicionam alumina, e um esmalte veda a superfície contra intempéries e contaminação. O resultado é um corpo denso e duro que resiste a décadas de sol, chuva e tensão elétrica.
As colunas de porcelana são construídas a partir de discos como alvenaria, cada unidade adicionando distância de fuga e distância de disparo em direção ao alvo do projeto da linha. Essa modularidade é a razão pela qual a mesma receita básica tem servido construtores de linhas por gerações.

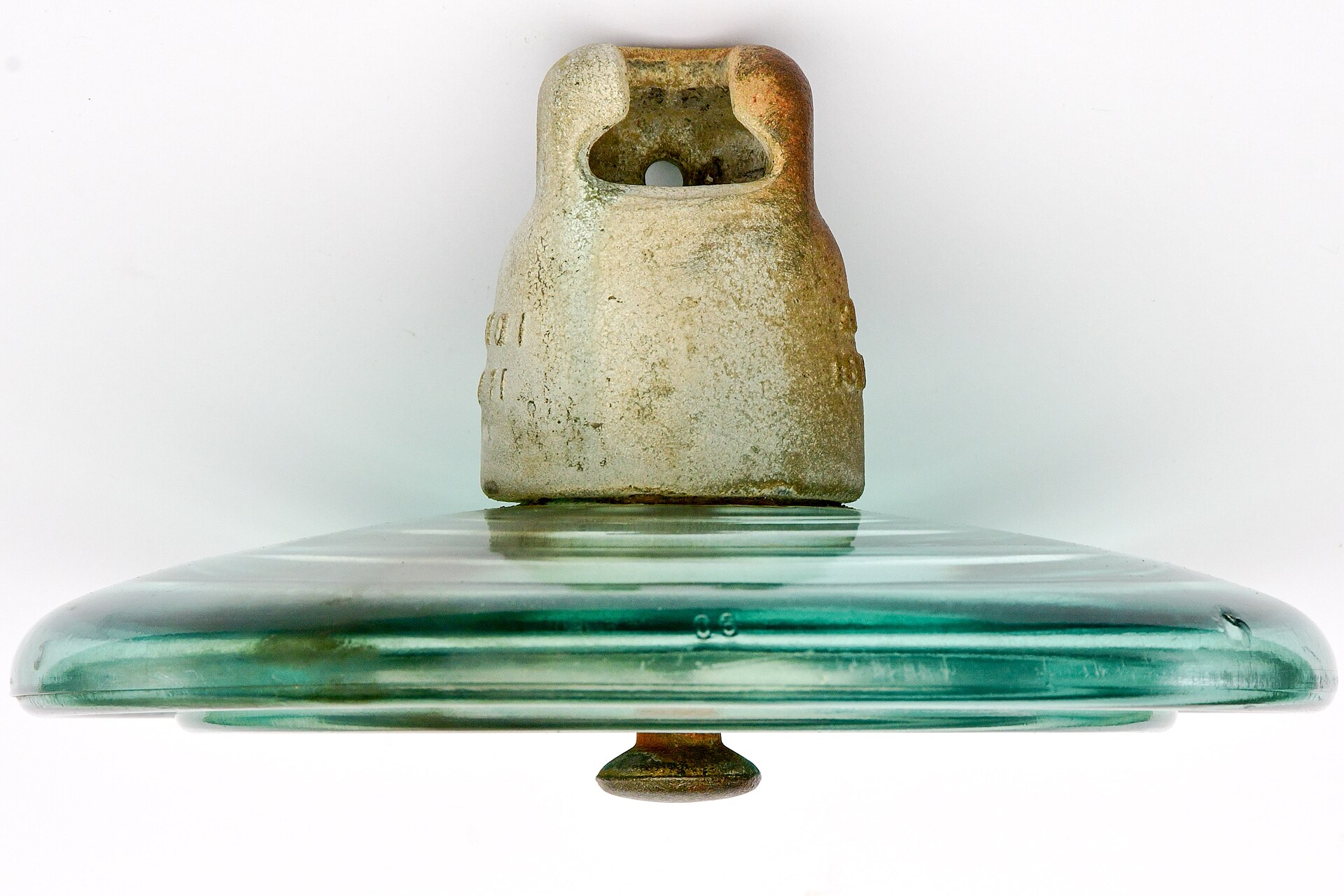

Discos de vidro alcançam tenacidade por uma rota diferente. Cada carcaça é aquecida e depois resfriada rapidamente, de modo que uma camada de compressão superficial mantém o vidro unido. Esse trefilamento é exatamente o que faz danos posteriores se anunciarem no campo.
Cada disco então emparelha sua carcaça com ferragens: uma tampa metálica, um pino de aço e uma junta de cimento que trava o conjunto. Tampas e pinos se encaixam no estilo esfera-soquete, de modo que as colunas são montadas disco a disco no solo. A haste composta adota a abordagem oposta e chega como uma única unidade acabada.

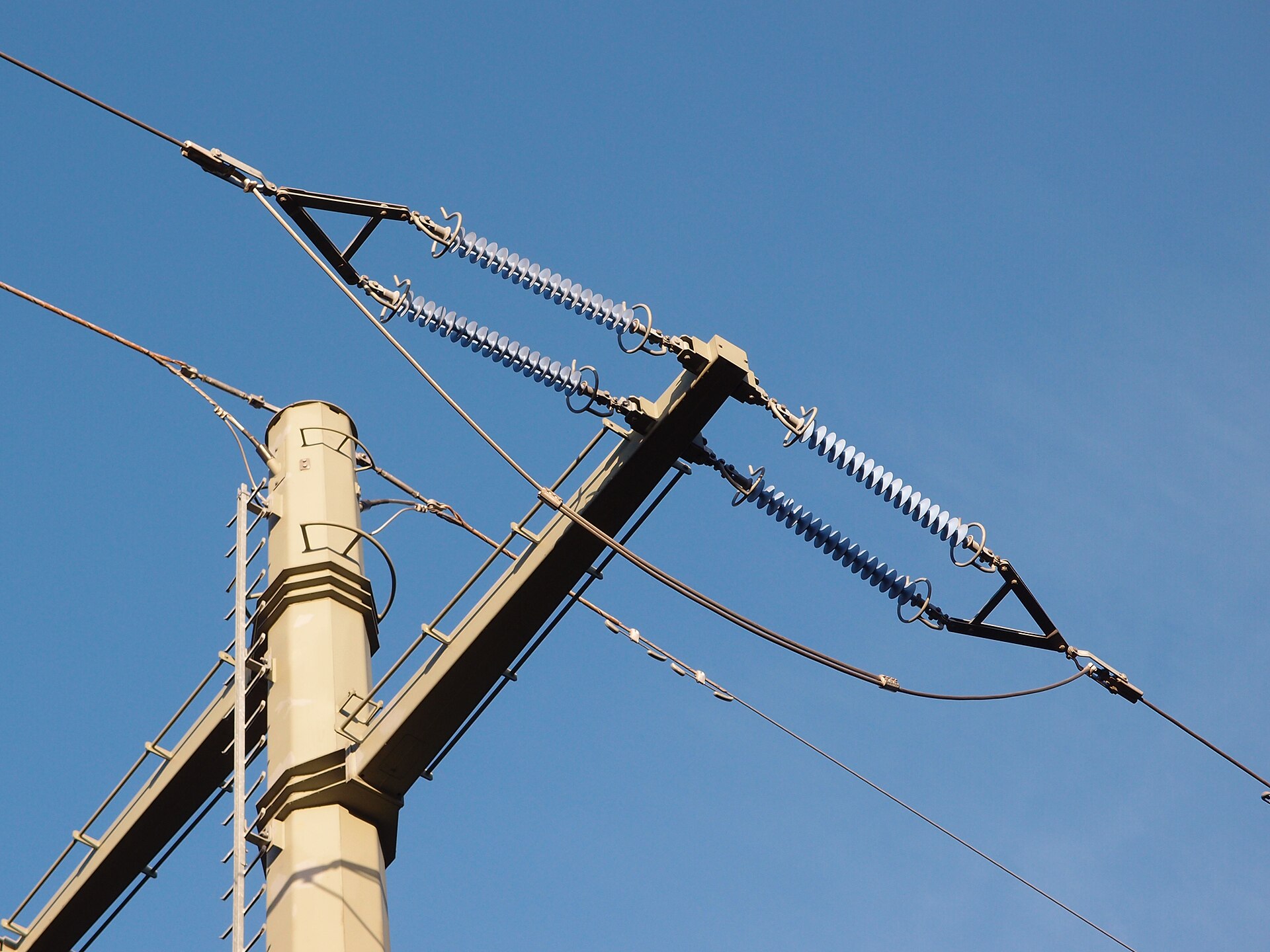

Uma haste longa composta substitui a pilha de discos por um caminho de carga contínuo. Um núcleo de fibra de vidro impregnado com resina suporta a tensão mecânica, a borracha de silicone moldada enfrenta as intempéries e os terminais de liga de alumínio são crimpados no núcleo na fábrica. Três materiais, três lógicas de construção, uma função de isolamento.
Como Cada Material Falha em Serviço
Quando o primeiro disco de uma coluna de porcelana envelhecida sofre punctura, nada dramático acontece no nível do solo. O corpo pode trincar ou perfurar sem mudança visível, de modo que as equipes caçam a falha com instrumentos de distribuição de tensão em vez de binóculos. Estragos e perda de esmalte são visíveis, mas a falha elétrica clássica permanece oculta.
O vidro anuncia danos da forma como você quer que um dispositivo de proteção falhe: alto e inequivocamente. Uma carcaça temperada comprometida se estilhaça em pequenos fragmentos, mas o toco restante mantém cerca de 80% de sua resistência mecânica nominal, de modo que o condutor permanece suportado. As patrulhas avistam o disco quebrado na base da torre e agendam a troca.
Hastes compostas raramente falham de maneira espetacular. O perigo documentado é fratura frágil no interior do núcleo: ácido, umidade e tensão sustentada atacam a haste de fibra de vidro, e a fratura pode progredir com 10 a 20% da carga nominal. Um estudo setorial de 2025 ainda registrou apenas cerca de 315 falhas entre quase três milhões de unidades compostas instaladas. No momento em que danos na carcaça aparecem na parte externa, a interface frequentemente já está sob tensão há anos, razão pela qual a qualidade do núcleo e do crimpagem merecem fiscalização em nível de fábrica antes do envio.
Guias forenses separam a fratura frágil de uma falha mais lenta semelhante à decadência que envolve umidade e hidrólise na interface. A atividade de corona adiciona outro estressor, já que a descarga remove a hidrofobicidade local e acelera o envelhecimento da carcaça. Nenhum desses mecanismos se anuncia da forma como um disco estilhaçado.
Peso e Mão de Obra de Instalação Comparados
O peso é onde a comparação de isoladores de cerâmica, vidro e compósito se torna física. Um disco de porcelana de 120 kN pesa cerca de 5,5 a 6 kg nas fichas técnicas dos fabricantes. Um disco de vidro temperado da mesma classe pesa entre cerca de 4 e 6 kg dependendo do fabricante. Uma coluna de porcelana de vinte discos portanto carrega cerca de 110 kg de isoladores antes de qualquer ferragem ser contada.
Uma haste longa composta equivalente pesa 10 a 20% daquela coluna de porcelana, uma lacuna documentada em classes de tensão e confirmada em cerca de 10% em 400 kV. Para equipes de linha, a diferença aparece em equipamentos de elevação, tempo de helicóptero e margens de projeto da torre. Em acessos remotos, as equipes trocam colunas pesadas por hastes longas sem mobilizar guindastes. O argumento da carga útil se estende à própria estrutura, já que colunas mais leves devolvem margem de carga a torres erguidas há décadas.
As regras de manuseio seguem a mesma lógica. Colunas de disco toleram ganchos e amarras nas partes metálicas, enquanto carcaças poliméricas pedem amarras macias para que cortes nunca encurtem o caminho de fuga. Peso e fragilidade juntos decidem o que uma equipe pode fazer com segurança na torre.
Retroflash por Contaminação e Recuperação de Hidrofobicidade
A contaminação transforma isoladores em sensores da atmosfera local. Em porcelana e vidro, a superfície molhável do esmalte permite que camadas de contaminação conduzam, faixas secas se formem e arcos atravessem o caminho de fuga. É por isso que corredores marinhos e industriais compram mais distância de fuga e agendam ciclos de lavagem. Mais distância de fuga, programas de lavagem e as classes de contaminação definidas na série IEC TS 60815 permanecem como as contramedidas clássicas em linhas de cerâmica e vidro.
A borracha de silicone joga um jogo diferente. Sua superfície resiste à molhabilidade, e após a contaminação se depositar, siloxanos de baixo peso molecular migram para fora e reconstrõem o filme repelente à água. Trabalhos laboratoriais e de campo sobre carcaças HTV documentam essa recuperação de hidrofobicidade repetidamente, razão pela qual utilitários contaminados continuam migrando para projetos com carcaça.
O clima ainda tem voz. Revisões de longo prazo na Europa temperada úmida sinalizam crescimento biológico em carcaças envelhecidas como consideração para flashover por contaminação, e alta corona pode remover hidrofobicidade próxima. A escolha do material define a linha de base, mas a severidade do local mantém a última palavra.
As normas seguem a mesma divisão. A IEC TS 60815-2 guia o dimensionamento de cerâmica e vidro para locais contaminados, enquanto a IEC TS 60815-3 cobre isoladores poliméricos.
Quanto Cada Material Custa ao Longo de Sua Vida Útil
Preços de etiqueta são a menor parte dessa história. Comparações de catálogo publicadas, como as da YR Insulators, situam discos de vidro em torno de 15 a 35 dólares e discos de porcelana em torno de 20 a 50 dólares. Hastes longas compostas partem de roughly 45 dólares até mais de 100 dólares, e esses preços são por montagem e não por disco. Preços regionais, classe de resistência e volume de pedido distorcem fortemente esses números, então trate-os apenas como orientação.
A vida útil desloca a matemática ainda mais. Colunas de porcelana carregam registros de campo de 40 a 50 anos, enquanto vidro temperado varia de roughly 30 a 50 anos. Guias de utilitários creditam projetos compostos com cerca de 25 a 35 anos, e trabalhos do EPRI esperam 30 anos de desempenho satisfatório. A economia da inspeção completa o quadro: patrulhas de vidro são visuais e baratas, porcelana precisa de instrumentos, e compósito recompensa programas diagnósticos que monitoram carcaça e interfaces. A logística de substituição também difere: uma unidade de vidro estilhaçada é trocada por um disco sobressalente, enquanto uma haste longa danificada normalmente significa substituir a montagem inteira. Em nossa experiência, compradores que modelam a mão de obra de inspeção junto com o preço unitário raramente decidem apenas pelo custo de compra.
Normas que Regem Cada Projeto
A linguagem de aquisição fica mais fácil assim que o mapa de normas estiver claro. A IEC 60383-1 e sua parte companheira de colunas cobrem unidades de isoladores cerâmicas ou de vidro para sistemas CA acima de 1.000 V. Isoladores compostos de suspensão e tensão atendem à IEC 61109, cuja edição de 2025 estende a cobertura para sistemas CA e CC, com a IEC 62217 como norma-pai polimérica. Dimensões de acoplamento seguem as famílias familiares de esfera-soquete e espiga-cavilha, de modo que colunas mistas permanecem intercambiáveis entre fabricantes.
O dimensionamento por contaminação segue a série IEC TS 60815: parte 2 para cerâmica e vidro, parte 3 para polímero. Inserir a designação correta em um RFQ filtra ofertas incompatíveis antes mesmo do início da precificação.
Onde Cada Isolador Se Encaixa Melhor
Redes de distribuição ainda confiam em unidades de porcelana de pino e poste, onde custo por unidade e ferragem familiar vencem argumentos. Colunas de transmissão se dividem entre vidro e porcelana, e o vidro permanece popular onde patrulhas desejam danos que possam confirmar do solo. Hastes longas compostas conquistam seu lugar onde peso, contaminação ou estruturas compactas dominam: acessos de montanha, sal costeiro, contaminação industrial, e reconstruções em torres nunca projetadas para colunas pesadas. Perto de tensões de transmissão, hastes longas geralmente são enviadas com anéis de graduação ajustados para controlar o perfil de campo, e ferragens de isolador mantêm a coluna em um único sistema mecânico.
O padrão não é uma mudança de moda. É o ambiente e a logística empurrando cada projeto em direção às funções para as quais foi construído.
O estilo de inspeção segue o hardware. Colunas de vidro e porcelana merecem um par de binóculos e um calendário de patrulha, enquanto linhas compostas justificam visitas diagnósticas que buscam aquecimento, marcas de rastreamento e danos nos capuzes. A frota que corresponde seu orçamento de inspeção ao seu material gasta menos por milha confiável.
Cerâmica vs Vidro vs Compósito: Lado a Lado
A tabela abaixo resume a decisão sobre isoladores de cerâmica, vidro e compósito em sete linhas. Mantenha-a ao lado do mapa de contaminação e dos cálculos de coluna, porque as linhas interagem.
| Aspect | Ceramic (porcelain) | Glass | Composite |
|---|---|---|---|
| Structure | Fired clay-feldspar-quartz body, glazed | Tempered shell on cap-and-pin | Silicone sheds, FRP core, crimped aluminum fittings |
| Failure signature | Puncture can be invisible; instruments needed | Shatters visibly; stub keeps ~80% strength | Hidden core brittle fracture is the key danger |
| Weight at 120 kN class | ~5.5–6 kg per disc | ~4–6 kg per disc | 10–20% of an equal porcelain string |
| Pollution response | Wets over; washing and extra creepage | Wets over; washing and extra creepage | Hydrophobic film recovers after pollution |
| Indicative life | 40–50 years of field record | 30–50 years | 25–35 years; EPRI expects 30 |
| Indicative unit price | $20–50 per disc | $15–35 per disc | $45–100+ per long rod |
| Governing standards | IEC 60383; TS 60815-2 | IEC 60383; TS 60815-2 | IEC 61109 + 62217; TS 60815-3 |
Read the rows as trade-offs, not as a ranking. Every column wins somewhere, which is exactly why the decision needs the line’s own data.
Qual Você Deve Escolher para Sua Linha
There is no universal winner in the ceramic glass composite insulators comparison, only fit. Most lines sort cleanly into three cases:
- Porcelana — budget spares, distribution pins and posts, and replacement stock for legacy strings.
- Glass — classic transmission corridors where visual patrols and fast fault spotting matter most.
- Composite — contaminated air, weight-limited structures, and compact rebuilds on aging towers.
Whatever the pick, write the environmental data into the order: pollution class, creepage requirement, coupling size, and mechanical failing load. Those four lines do more for a reliable string than any brand argument, and they let competing suppliers quote the same hardware.
Choose composite when weight, pollution class, or structure margins bind the design, then hold suppliers to core, interface, and crimp evidence rather than price alone. Mixed fleets are normal, not a compromise. Many utilities run porcelain on distribution, glass on classic corridors, and composites where the environment argues for them.
O Veredito Final para Construtores de Linhas
The ceramic glass composite insulators choice is a line-design decision, not a catalog decision. Structure, failure visibility, weight, pollution, life, and price interact, and the best material is the one whose weaknesses your line can live with. RaxPower manufactures all three families under one quality system, so our advice tends to start from your line data rather than from any single catalog. Bring pollution maps, string mechanics, and inspection resources to the table early, and the material choice usually makes itself.
Perguntas Frequentes
Cerâmica é a mesma coisa que porcelana na lista de materiais?
Essencialmente, sim. Porcelana é a massa cerâmica cozida usada em isoladores, composta por argila, feldspato e quartzo, e recoberta por esmalte. Catálogos, normas e documentação técnica utilizam ambas as palavras para se referir à mesma família de materiais.
Why does a shattered glass disc not drop the conductor?
The toughened shell breaks into small pieces, but the remaining stub retains about 80 percent of its rated mechanical strength. The string stays intact, and the visible loss flags the unit for scheduled replacement.
What makes brittle fracture in a composite core dangerous?
Stress corrosion cracking attacks the fiberglass rod internally, driven by acid, moisture, and sustained tension. It can progress with little external sign, which is why core quality and interface tests matter at the factory.
Which standards should an RFQ reference for each material?
Match ceramic glass composite insulators to their standards when you draft the RFQ. Use IEC 60383 for ceramic and glass units, IEC 61109 with 62217 for composites, and IEC TS 60815-2 or -3 for pollution dimensioning.
